J1962 plano curto para conector moldado micro-fit

  • J1962 plano curto para conector moldado micro-fit
  • J1962 plano curto para conector moldado micro-fit
  • J1962 plano curto para conector moldado micro-fit
  • J1962 plano curto para conector moldado micro-fit

J1962 plano curto para conector moldado micro-fit

    Quantidade de pedido mínimo: 1000 Piece/Pieces
    Pacote: Embalagem neutra padrão
    produtividade: 5k/day
    marca: local
    transporte: Ocean,Land,Air
    Lugar de origem: CHINA
    Habilidade da fonte: 20k/month
    Certificados : IATF16949, UL, ISO9001
    Código HS: 8544422900
    porta: HK,SZ

Informação básica

Modelo: OBD-1033

Descrição do produto

J1962 curto plano para conector micro-encaixe moldado

1, fazemos conector OBD com terminal por nós mesmos, tipo de solda e tipo de crimpagem estão disponíveis. Também moldado por tipo diferente, tipo reto ou tipo de ângulo reto. Os conectores OBD SEA1962 também incluem 24V e 12V. veja as fotos em anexo.
Os cabos conenctor OBD usados ​​para Audi, Honda, Toyota, BWM, etc.

2, este é o soquete OBD2 J1962 fêmea de 16 pinos que é adequado para o testador de diagnóstico universal EOBD, módulo OBD Bluetooth, ferramenta de diagnóstico automotivo e algumas outras ferramentas de diagnóstico automotivo. Tem as seguintes características:
★ conector OBDii J1962 fêmea de 16 pinos geralmente funciona como um cabo de extensão para alguns aparelhos.
★ Existem vários conectores obd2 fêmea de 16 pinos em nossa fábrica, como o conector fêmea obdii de 16 pinos (tipo de solda), conector fêmea J1962 obdii (núcleo roxo, tipo de montagem), obd2 fêmea de 16 pinos com tampa traseira branca (tipo de montagem) , conversor obd2 masculino para feminino.
★ O teste de plugue do conector J1962 OBDii mais de 50000 vezes e a combinação do cabo
★ Teste a vida mais de 10.000 vezes.
★ Equipamento avançado e técnica de processo de qualidade conferem flexibilidade e durabilidade a este conector fêmea de 16 pinos.


Os principais negócios de nossa empresa são: Chicote de fios, conectores, conjuntos de cabos personalizados, conjuntos de fios automotivos, cabos moldados personalizados, moldagem de conectores, etc. Não hesite em contactar-nos para mais detalhes.

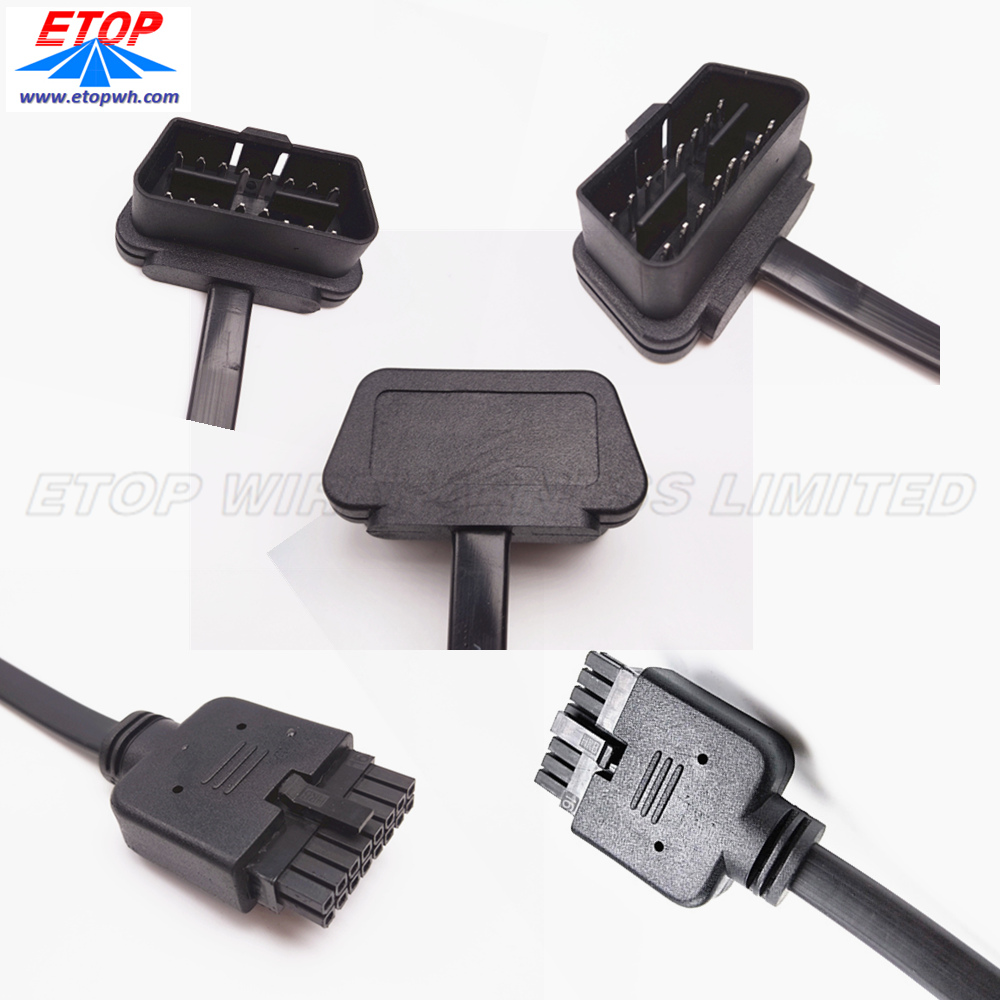

Conector macho J1962 OBD2 e conector micro-fit moldado

J1962 OBD2 male connector

3, J1962 inclui terminais de crimpagem e travas TPA, vários orifícios de montagem para fixá-lo em vários locais. É adequado para terminais de crimpagem na faixa de fios 20-18 AWG. Abaixo está a pinagem do conector J1962 OBD2 :

PIN 1 - discrição dos fabricantes
PIN 2 - Linha SAE J1850 (Ônibus +) *
PIN 3 - discrição dos fabricantes
PIN 4 - Terra do Chassi
PIN 5 - Sinal de aterramento
PIN 6 - SAE J2284 (CAN alto) *
PIN 7 - Linha K de ISO 9141-2 e ISO / DIS 4230-4 *
PIN 8 - critério do fabricante
PIN 9 - discrição do fabricante
PIN 10 - Linha SAE J1850 (ônibus -) *
PIN 11 - discrição do fabricante
PIN 12 - critério do fabricante
PIN 13 - discrição do fabricante
PINO 14 - SAE J2284 (CAN baixo) *
PIN 15 - Linha L de ISO 9141-2 e ISO / DIS 4230-4 *
PIN 16 - Positivo de bateria de veículo não comutado
16Pin OBD Positions

4, Outro conector para este produto é um conector de 16 pinos micro-fit moldado (molex 3.0pitch) com parte molex 430251600
3.0 Invólucro do receptáculo, fileira dupla, 16 circuitos, UL 94V-0, preto. Os sistemas de conectores Micro-Fit 3.0, disponíveis em vários tamanhos de circuito e comprimentos de cabo para aplicações de energia e sinal, oferecem um passo de 3,00 mm, uma classificação de corrente máxima de 8,5 A e muitas opções de design, como uma garantia de posição de terminal, blindagem e pino compatível recursos.


5. Este cabo é aplicado para o sistema de diagnóstico do carro.

Application-OBD diagnosticsOBD Application

ETOP WIREHARNESS LIMITED

 A ETOP WIREHARNESS LIMITED é um fabricante de montagem de fiação com certificação IATF-16949 e UL, e também uma base de P&D e fabricação de extensos chicotes de fios e conectores. Localizada em Dongguan, Guangdong, com uma área fabril de 13.000 m2 e 230 ~ 350 funcionários.

A maioria de nossos clientes são OEMs ou ODMs nos EUA, Alemanha, Japão, Austrália, Suécia, etc. ETOP tem sua linha de produção de amostragem especial, também com departamento de ferramentas internas totalmente equipado para SR, conector, peça de plástico ou qualquer outra peça de ferramenta eficientemente. E nossa equipe dedicada pode apoiar os clientes com muito mais sugestões e técnicas para o desenvolvimento de seus novos produtos. Tudo isso pode ajudar os clientes a encurtar muito o L / T com ferramentas e custos de amostragem mais competitivos.

As principais vantagens do ETOP é fornecer assistência ao projeto de chicotes, prototipagem interna rápida (CAD, SOLIDWORK), engenharia de manufatura, fabricação de ferramentas, também aceitar Qty flexível, incluindo até mesmo trabalhar 24 horas por dia para atender aos requisitos de tempo de giro apertado . A satisfação do cliente é sempre nossa prioridade.

Com mais de dez anos de experiência e capacidades auxiliando nossos clientes em vários setores, a ETOP tem a certeza de ser seu AVL qualificado e parceiro de fabricação confiável. Sinta-se à vontade para entrar em contato conosco se precisar de soluções de cablagem ou parceiro para seus produtos. Nossa equipe profissional e experiente irá apoiá-lo com habilidade e serviço satisfeitos.
